Projet sur la faisabilité pour la construction et la mis en oeuvre des gares de métro et de train de KIMBANGU CITY
La construction et la mise en service de l’ensemble des gares de métro et de train d’une ville nouvelle de 1 000 000 d’habitants adjacente à Moanda peuvent être techniquement envisageables, mais la faisabilité dépend de choix structurants très précoces : privilégier des corridors majoritairement aériens et/ou en surface sur emprises réservées, limiter les sections souterraines aux seuls points où l’insertion urbaine l’exige vraiment, sécuriser très tôt les emprises foncières, traiter la résilience côtière et hydro-géotechnique comme contrainte de premier rang, et phaser les gares avec un réseau d’intermodalité bus–BHNS/tram–vélo–parkings plutôt que de compter sur le seul rail. Cette recommandation découle du contexte de Muanda : façade atlantique, érosion côtière marquée, sols sableux et risques hydro-géotechniques, présence de l’aéroport de Muanda dans le tissu urbain, connexion routière par la RN1, et absence de liaison ferroviaire structurante vers Muanda documentée dans les sources primaires ouvertes consultées, hormis le corridor ferroviaire Matadi–Kinshasa exploité par l’ONATRA/SCTP
Le contexte territorial de Muanda impose une lecture prudente du site. Les sources de climat-adaptation et d’évaluation côtière décrivent la zone littorale de la RDC, dont Muanda, comme un espace soumis à une érosion côtière forte, liée à la topographie, à la nature sableuse des sols et à la dynamique océanique. Des travaux du PNUD et du plan national d’adaptation citent un recul du trait de côte historiquement mesuré à Muanda et des vitesses d’érosion pouvant atteindre environ 2 m/an dans certains secteurs. Cela milite contre une implantation ferroviaire lourde trop proche du front de mer et pour des gares structurantes localisées en retrait, sur les secteurs les plus stables, avec un système de drainage et de protection contre l’intrusion d’eau et les remontées de nappe. Le tissu existant offre néanmoins plusieurs opportunités. Muanda est le terminus occidental de la RN1, dispose d’un aéroport public (MNB/FZAG) dont la piste est très proche du littoral et située dans la ville, et constitue le point d’atterrissement du câble sous-marin WACS relié à Kinshasa par une dorsale fibre optique de l’ordre de 620 à 650 km, dont les projets récents montrent l’intérêt stratégique du corridor Muanda–Kinshasa et l’usage du PPP pour l’infrastructure linéaire. Pour KIMBANGU CITY, cela signifie qu’une gare régionale aéroportuaire et une gare logistique/numérique sont conceptuellement défendables, mais qu’elles doivent respecter à la fois les servitudes aéroportuaires, la vulnérabilité côtière et les besoins de redondance télécom du futur réseau. Sur le plan urbanistique et foncier, la priorité n’est pas de “poser des gares”, mais de réserver des emprises. Le permis de construire en RDC exige notamment le titre de propriété, l’avis urbanistique, les plans topographiques si nécessaire, les calculs de portance du sol, les calculs de stabilité, les schémas électriques et de protection incendie, ainsi qu’une conformité aux prescriptions d’aménagement, de sécurité, de santé, d’hygiène et d’environnement. Les futures gares doivent donc être inscrites très tôt dans un schéma d’urbanisme opposable et dans une trame de réserves foncières ; sans cela, le projet se retransformera en succession d’expropriations tardives et coûteuses.
En l’absence de schéma directeur fourni pour KIMBANGU CITY, le présent rapport retient un scénario de référence explicite : une ville polycentrique, construite par étapes, avec deux axes métro structurants, une gare centrale intermodale, des gares régionales connectant les fonctions aéroportuaires/logistiques et les quartiers de croissance, et des gares de quartier servant d’interfaces avec les bus, le vélo et les déplacements piétons. Pour rendre les estimations budgétaires lisibles, le rapport distingue trois périmètres : CAPEX direct des gares, CAPEX “ready-for-service” des gares plus systèmes annexes indispensables, puis CAPEX réseau complet si l’on inclut aussi les ouvrages interstations et le matériel roulant. À ce stade, l’ordre de grandeur raisonnable est de 0,54 à 1,39 milliard USD pour les gares seules, 1,4 à 3,6 milliards USD pour les gares prêtes à être exploitées avec dépôts, énergie, signalisation, accès et aléas, et 2,8 à 6,2 milliards USD pour un réseau complet permettant l’ouverture de toutes les gares du scénario de référence. Ces fourchettes sont cohérentes avec les écarts internationaux massifs entre alignements en surface, aériens et souterrains, ainsi qu’avec la moyenne mondiale actualisée des coûts de projets d’urban rail.
Le calendrier réaliste, si la décision de lancement intervient en 2027, est de l’ordre de 8,5 ans pour ouvrir toutes les gares du scénario de référence, avec une ouverture partielle possible au bout de 5,5 à 6 ans si la phase 1 comprend la gare centrale, le dépôt principal et les premières stations métro. Les expériences internationales et le cadre de projet de la Banque mondiale montrent que la vraie durée est tirée non par les travaux seuls, mais par la combinaison études–foncier–autorisations–procurement–essais–mise en exploitation. Les sections souterraines, en particulier, exigent un niveau beaucoup plus élevé d’études géotechniques et hydro-géologiques et sont une source classique de dérive coûts/délais. Le cadre réglementaire applicable en RDC est présent mais fragmenté. Les textes ouverts consultés couvrent l’expropriation pour cause d’utilité publique, les permis de construire, l’évaluation environnementale et sociale, les marchés publics et les PPP. En revanche, aucune norme congolaise ouverte et intégrée spécifique aux stations de métro comparable à un “code technique métro” n’a été identifiée dans ce corpus. La conséquence pratique est claire : le projet doit être conçu sous un double régime : conformité juridique RDC d’un côté, et référentiel contractuel technique international de l’autre, notamment pour la sécurité incendie, l’accessibilité PMR, la signalisation, le RAMS, les télécommunications et l’exploitation ferroviaire urbaine.
Hypothèses et lecture territoriale
Le projet mentionne une ville nouvelle de capacité 1 000 000 d’habitants, mais ne précise pas plusieurs paramètres essentiels de dimensionnement. Le tableau ci-dessous sépare ce qui est non spécifié de ce qui est retenu comme hypothèse de travail pour rendre l’analyse opérationnelle.
La carte conceptuelle ci-dessous synthétise les relations à organiser entre acteurs, infrastructures et flux.
Configuration cible des gares et intermodalité

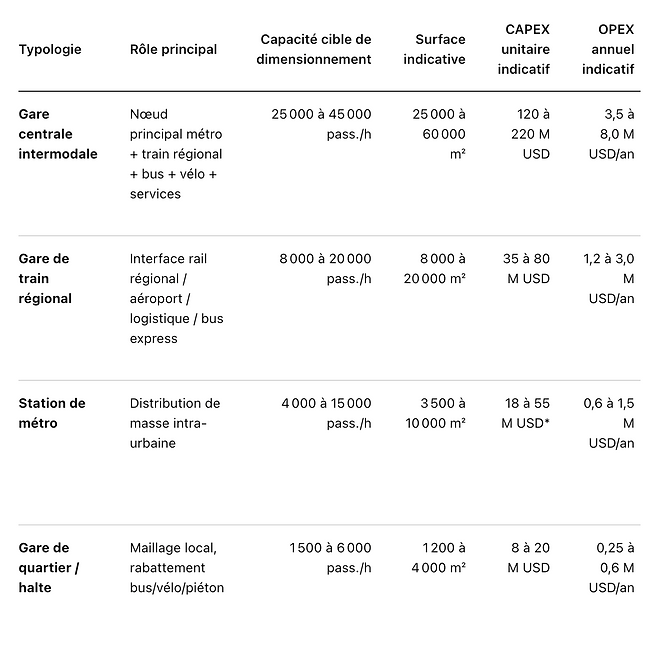

Le scénario de référence proposé ici repose sur quatre typologies fonctionnelles de gares : gare centrale, gare de train régional, station de métro, gare de quartier. Le classement s’aligne avec les bonnes pratiques UIC de hiérarchisation des gares selon les flux, le nombre de trains et la taille de station, tout en intégrant les exigences de flux piétons, de séparation des circulations et de sécurité incendie rappelées par les guides UIC, UITP, Network Rail et NFPA. Les capacités ci-dessous sont donc des ordres de grandeur de planification, pas des capacités finales d’exécution. Elles reposent sur : la très forte capacité potentielle du métro urbain sur voie dédiée, les principes de gestion des flux dans les hubs multimodaux, et le fait que les coûts et la complexité croissent fortement lorsque l’on passe du niveau surface/élevé au souterrain.
Pour une station métro souterraine en cœur dense ou en grande correspondance, le coût peut dépasser nettement la borne haute ci-dessus ; les benchmarks historiques citent déjà des différentiels très marqués entre station au sol, aérienne et souterraine.
Pour KIMBANGU CITY, le programme de référence recommandé est le suivant : 1 gare centrale intermodale, 3 gares régionales, 14 stations métro, 8 gares de quartier, soit 26 gares/stations au total. Ce portefeuille est cohérent avec une ville d’un million d’habitants si l’on veut couvrir à la fois les liaisons structurantes, le rabattement local et les interfaces de croissance future, tout en gardant une interdistance moyenne permettant une vitesse commerciale acceptable. Cette proposition reste toutefois subordonnée à une modélisation OD, à une définition plus précise des pôles d’emploi et à la structure urbaine réelle du master plan, qui n’ont pas été fournis.
L’intégration urbaine et l’intermodalité
L’intégration urbaine et l’intermodalité doivent être traitées comme un système. Chaque gare doit être pensée comme un mobility hub : aires bus et minibus organisées, cheminements piétons protégés, stationnement vélo sécurisé, dépose-minute, information voyageurs intégrée, tarification intermodale et gestion dynamique des flux. Les références UITP, Banque mondiale et ITF/OECD convergent sur l’importance des hubs multimodaux, du stationnement vélo sécurisé dans les stations, et des interfaces bien dessinées entre bus, modes actifs et rail. Pour KIMBANGU CITY, cela conduit à recommander : bus de rabattement systématiques à toutes les gares, tram/BHNS réservables dans les emprises des gares centrales et régionales, stationnement vélo partout, et parkings-relais uniquement en périphérie afin de ne pas importer le trafic automobile au centre. Le choix structurel le plus robuste en contexte de Muanda est un métro “elevated-first”. Les lignes au sol consomment davantage de foncier et créent un effet barrière fort, ce qui peut être acceptable sur certaines sections suburbaines ou industrielles, mais moins dans les centralités. Les alignements aériens réduisent les conflits de surface tout en restant beaucoup moins risqués que les tunnels, à condition de bien traiter l’espace sous ouvrage. Le souterrain ne doit être retenu que là où la valeur urbaine et la contrainte d’insertion le justifient vraiment, car les projets souterrains sont beaucoup plus sensibles aux aléas géotechniques et hydro-géologiques. Dans les secteurs littoraux humides et sableux, le réflexe “métro souterrain partout” serait ici une erreur de stratégie.
Le contexte côtier de Muanda renforce l’importance de l’évaluation environnementale et sociale. Les sources utilisées montrent une forte exposition du littoral à l’érosion, aux pertes de terrain et aux atteintes aux écosystèmes côtiers. Cela implique d’exclure en principe les dépôts lourds, ateliers majeurs et pôles critiques de commande/énergie des zones les plus exposées au recul du trait de côte. Les gares situées près du front de mer doivent être limitées à des fonctions de desserte et non à des fonctions vitales de continuité du service. Le dépôt principal, l’OCC et les postes de traction majeurs doivent aller dans l’arrière-pays le plus stable, sur terrain hors submersion et hors secteurs écologiquement sensibles. Sur le plan technique, le projet doit s’appuyer sur un référentiel international contractuel. Pour la sécurité incendie et l’évacuation, NFPA 130 couvre les exigences de protection incendie et de sécurité des systèmes de transport guidé fixes, en surface, aériens ou souterrains, y compris les stations. Pour le RAMS, la série EN 50126 couvre la spécification et la démonstration de la fiabilité, disponibilité, maintenabilité et sécurité des applications ferroviaires. Pour les systèmes de commande/contrôle urbain, la série IEC 62290 s’applique aux nouvelles lignes et aux upgrades. Si un métro CBTC est retenu, les normes IEEE 1474 apportent le référentiel fonctionnel de haut niveau.
Cadre normatif, foncier et socio-environnemental
Le projet devra être monté sous un socle légal RDC très clair. Premièrement, l’expropriation pour cause d’utilité publique peut être ordonnée soit pour des biens individuellement désignés, soit pour des périmètres, soit par zones dans le cas d’ensembles de travaux d’utilité publique. La décision doit être prise par arrêté du ministre compétent pour l’expropriation ordinaire ou par périmètre, et par ordonnance présidentielle pour l’expropriation par zones ; elle doit s’appuyer sur des plans précis, être publiée au Journal officiel et être notifiée aux intéressés, y compris selon des modalités adaptées aux droits collectifs de jouissance. Pour un projet de ville nouvelle, l’expropriation par zones et la réservation anticipée seront beaucoup plus efficaces que des reprises ponctuelles gare par gare.
Deuxièmement, le permis de construire est obligatoire pour les ouvrages de cette nature, avec un dossier intégrant titre de propriété, certificat d’urbanisme, plans, topographie, calculs de portance, stabilité, dispositifs électromécaniques et incendie. Le texte ouvert cité fixe un délai de délivrance de 30 jours ouvrables pour les personnes en règle de taxe de bâtisse, mais il ne faut pas lire ce délai comme un “feu vert automatique du projet” : sur un projet ferroviaire, la vraie contrainte est la complétude documentaire, la maîtrise foncière et la conformité urbanistique. À l’achèvement, le certificat de conformité atteste le respect des normes urbanistiques et constructives ; l’absence de conformité peut mener jusqu’à l’évacuation ou à la démolition pour les défauts critiques de sécurité. Troisièmement, le projet est de plein droit assujetti à l’EIES. Le décret congolais sur les mécanismes procéduraux de protection de l’environnement cite explicitement les projets de construction ou de réhabilitation de voie ferrée parmi les ouvrages concernés et prévoit que le projet autorisé reçoive un certificat environnemental délivré par l’Agence congolaise de l’environnement. Pour KIMBANGU CITY, il faudra donc séquencer au minimum : cadrage, études de base, enquête publique environnementale, EIES, PGES, plan de réinstallation, et, selon les zones retenues, audits complémentaires sur les risques littoraux, les zones humides et la biodiversité.
Pour l’accessibilité PMR, la RDC a adhéré à la Convention relative aux droits des personnes handicapées en 2015 et s’est dotée en 2022 d’une loi organique de protection et promotion des droits de la personne avec handicap. En parallèle, ISO 21542 définit des exigences de construction accessibles dans le bâtiment, et le référentiel ferroviaire PRM/TSI européen reste une excellente base pratique pour les gares. Concrètement, cela impose à KIMBANGU CITY des gares sans rupture de niveau non compensée, avec ascenseurs ou rampes, bandes d’éveil de vigilance, information sonore et visuelle, guidage tactile, contrastes visuels, guichets accessibles, sanitaires adaptés, et procédures d’évacuation compatibles avec les différents handicaps. Enfin, le montage social doit intégrer un mécanisme de plaintes robuste dès l’amont. L’ESS10 de la Banque mondiale impose l’engagement des parties prenantes tout au long du cycle de projet et la mise en place de moyens accessibles et inclusifs pour recevoir et traiter les griefs. Le handbook IFC sur l’engagement des parties prenantes et le spectre IAP2 sont particulièrement adaptés à un projet de ville nouvelle où coexistent administration, communautés locales, ménages potentiellement déplacés, commerçants, associations de PMR, transporteurs, opérateurs privés et autorités coutumières
Phasage, calendrier et budget
La mise en service de toutes les gares suppose davantage que des bâtiments voyageurs. Il faut un paquet d’infrastructures annexes cohérent : au minimum un dépôt principal métro, un site de maintenance légère régional, un centre de contrôle d’exploitation, des postes de traction, une dorsale télécom redondée, la billettique et le clearinghouse intermodal, des systèmes de sûreté, des ouvrages de drainage, des accès bus/vélo/piétons et des alimentations secourues. Dans le contexte de Kongo Central, la proximité du corridor Inga offre un avantage stratégique de long terme, mais la conception du système ne doit pas supposer une alimentation parfaite : la Banque mondiale rappelle que la RDC figure parmi les populations mondiales les plus fortement concernées par le déficit d’accès à l’électricité, et les projets récents d’électrification visent justement à améliorer des services historiquement insuffisants. Pour les gares, il faut donc retenir un principe N+1 pour les charges de sécurité, des secours batteries/UPS pour les fonctions vitales, et du diesel de dernier recours limité aux besoins life-safety ; les toitures solaires peuvent utilement alimenter l’éclairage, les services auxiliaires et une partie des charges de jour.
Le phasage recommandé ci-dessous suppose un lancement institutionnel au 1er trimestre 2027. Il vise une ouverture partielle à la fin de la phase 1, puis l’ouverture complète de toutes les gares du scénario de référence.
la faisabilité du projet KIMBANGU CITY repose donc sur une méthode par scénario de référence plutôt que sur un tracé figé.
Durée totale indicative :
102 mois, soit environ 8,5 ans.
Scénario prudent si litiges fonciers, tunnels significatifs ou financement séquentiel : 10 à 12 ans. Les risques de dérive sont particulièrement élevés si l’on inverse l’ordre logique en lançant des travaux avant la clôture des études géotechniques, hydrauliques et sociales.
Les hypothèses budgétaires ci-dessous sont des ordres de grandeur préliminaires, construits à partir des benchmarks internationaux de coûts ferroviaires urbains et des différences structurelles entre surface, aérien et souterrain. Les historiques cités par la Banque mondiale montrent l’écart majeur entre tronçons at-grade, aériens et souterrains ; les benchmarks de stations confirment le même différentiel ; la base Transit Costs 2026 rappelle enfin que la moyenne mondiale tous profils confondus est élevée et très sensible à la part de tunnel. Dans le cas de KIMBANGU CITY, la stratégie proposée cherche précisément à sortir du piège du souterrain systématique
Financement, gouvernance et exploitation
Le cadre financier congolais permet un montage hybride. La loi n° 10/010 relative aux marchés publics encadre la passation, l’exécution, le contrôle et le contentieux des marchés de travaux, fournitures, services et prestations intellectuelles, et s’applique aussi aux délégations de service public. La loi congolaise sur les PPP définit quant à elle le régime juridique des contrats de partenariat public-privé et vise explicitement à mobiliser des ressources privées pour les infrastructures et équipements. Juridiquement, KIMBANGU CITY peut donc structurer un montage par tranches, combinant marchés publics classiques, lots DB/EPC, marchés d’exploitation-maintenance et PPP ciblés. Le bon usage du PPP n’est cependant pas de transférer sans discernement le risque de demande à un partenaire privé sur un réseau nouveau. Le World Bank Urban Rail Development Handbook souligne que le risque farebox est fortement aggravé si le projet démarre sans avoir résolu l’intégration tarifaire, les liaisons de rabattement, la concurrence des modes chevauchants et la qualité des correspondances. Pour KIMBANGU CITY, le modèle le plus robuste n’est donc pas un “PPP farebox pur”, mais un dispositif disponibilité/performance pour les systèmes critiques, avec PPP sélectifs sur les composantes où le privé gère bien le risque : immobilier de gare, publicité, parkings périphériques, centrales solaires/BESS, data center OCC secondaire, fibre/télécom, maintenance spécialisée, voire exploitation-maintenance sous contrat de performance.
Ces fourchettes impliquent deux messages de gestion. Premièrement, le coût marginal du souterrain est l’ennemi principal du budget ; deuxièmement, les recettes voyageurs ne doivent pas être présentées comme financeur principal du CAPEX. Les travaux de benchmarking du World Bank Urban Rail Development Handbook rappellent que, sur moyenne CoMET/Nova, les métros ne couvrent qu’environ 89 % de leurs dépenses d’exploitation par les revenus commerciaux et ne financent pas leurs CAPEX par la seule billettique. Il faut donc planifier d’emblée une subvention d’exploitation initiale et des revenus non tarifaires autour des gares.
Les partenaires financiers potentiels sont assez lisibles. Le Ministère congolais des Transports a, selon son site officiel, mission de concevoir et mettre en œuvre la politique nationale des transports sur tous les modes et de renforcer le cadre juridique et réglementaire. La Banque mondiale est déjà active en RDC sur les projets de transport et connectivité résilients et sur les corridors fibre-ready ; la BAD place aussi les infrastructures socio-économiques au cœur de sa stratégie pays ; l’IFC peut jouer un rôle de structuration PPP et de mobilisation privée ; l’EIB Global affiche explicitement le transport durable comme secteur d’intervention. Cela plaide pour un financement mixte : État/province/ville pour le foncier et les études, dette concessionnelle multilatérale pour les infrastructures structurantes, et capital privé ciblé sur les revenus auxiliaires et certains actifs de service. La gouvernance la plus crédible est une architecture en trois étages. Niveau politique : comité interministériel État–Kongo Central–autorités locales, présidé par les transports avec urbanisme, environnement, finances et autorités territoriales. Niveau projet : une AOM/Autorité organisatrice ou SPV public de projet, responsable du master plan, du foncier, des interfaces et des recettes non tarifaires. Niveau exploitation : un opérateur sous contrat de performance, audité par un Independent Safety Assessor et un dispositif RAMS structuré. Cette architecture est cohérente avec la logique de cycle de projet de la Banque mondiale et avec les référentiels RAMS/sûreté ferroviaire. Le plan d’exploitation et de maintenance doit être défini dès l’APD, non après les travaux. Les stations sont des centres de coûts semi-fixes, dont le poids dépend fortement des heures d’ouverture, des effectifs, des équipements et de la qualité de maintenance. Les indicateurs de performance recommandés pour KIMBANGU CITY sont : disponibilité des ascenseurs et escaliers mécaniques, disponibilité des équipements billettiques, temps moyen d’indisponibilité énergétique critique, incidents de sûreté par million de passagers, taux d’exécution de maintenance préventive, conformité egress/fire-life safety, ponctualité d’ouverture des gares, satisfaction usagers et PMR, temps moyen de traitement des plaintes, propreté, et consommation énergétique par passager. La logique de benchmarking des coûts et de l’exploitation des métros souligne d’ailleurs que l’intensité d’usage améliore l’efficacité économique ; d’où l’importance d’un bon rabattement bus et d’une densification autour des gares.
Les principaux risques et mesures d’atténuation sont résumés ci-dessous.
Études prioritaires et limites
La réussite du projet dépend moins d’une “idée de métro” que de la qualité des études préalables. La liste ci-dessous présente les études à lancer en priorité, avec les données à collecter et les sources à privilégier.
